弱电工程-视频监控系统-安装工程造价案例实操【启程学院】丨广联达GQI-设置起点及选择起点

弱电工程-视频监控系统-安装工程造价案例实操【启程学院】丨广联达GQI-设置起点及选择起点 2~8层是标准层,自弱电配电室到标准层监控如何绘制?

启程答疑老师解答

: 启程高雨专家向他提问

答题量 14445

在地下一层布置水平桥架以及竖向桥架。竖向桥架要绘制在地下一层部分。然后再标准层绘制横管和桥架进行连接。然后进行选择起点和设置起点操作

步骤一：先将桥架/线槽/组合管道和配管识别完成。

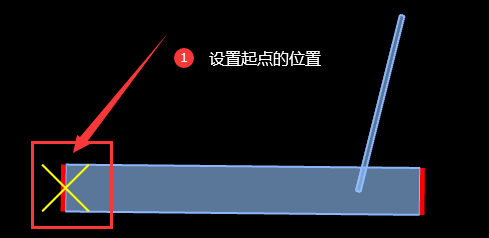

步骤二：点击【设置起点】功能，左键点击桥架/线槽/组合管道的端点处，会出现黄色x号（设置起点成功）如图：

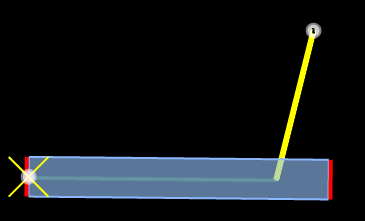

步骤三：点击【选择起点】功能，左键选择与桥架/线槽连接的配管右键确定，左键选择设置起点的位置（粉色圆圈），此时软件会规划出配线路径，右键确定。如图：

2022-06-11 17:58:53

: 问追问

标准层是2~8层,这样绘制出来只有2层有工程量

2022-06-11 18:06:15

: 启程高雨解答

选定图元之后属性里找到计算是可以更改倍数的。

2022-06-11 18:15:17
